YZ-200輪式單臂鑿巖臺車

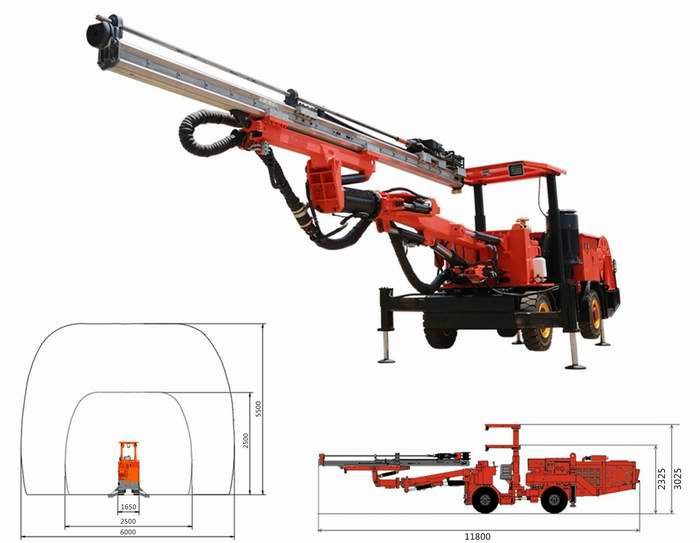

YZ-820A輪式單臂鑿巖臺車：
采用鉆爆法施工的一種鑿巖設備，主要適用于金屬礦山以及其它地下工程中各種中小巷道、隧洞的掘進施工作業，該鉆車采用全液壓鑿巖系統，設有防卡釬裝置，鑿巖速度快，工作效率高。整車結構緊湊、機動靈活，可大幅改善工作環境，提高施工效率和施工質量。
電氣基本性能參數 | 項目 | 技術參數 |
整機 | 整機外型尺寸（長*寬*高）mm | 11800*1650*2325/3025 |
適應斷面（寬*高）m | 2.5*2.5-6.0*5.5 | |
鑿孔直徑mm | Φ38-Φ102(更大需擴孔) | |
鉆桿長度mm | 3700（標配）/4300(選配) | |
鉆孔深度mm | 3300（標配）/3900（選配） | |
鉆孔速度m/min | 2.5-3 | |
主電機功率KW | 1*75 | |
液壓油箱容量L | 250 | |
總重kg | 約11000 | |
鉆臂 | 鑿巖機型號 | L24 |
回/轉° | 正180、反180 | |
擺臂° | 左45、右45 | |
推進器俯/仰° | 俯90、仰3 | |
推進器補償mm | 1800 | |
底盤 | 柴油機功率HP/KW | 60/42 |
轉向° | ±35 | |
輪胎規格 | 8.25R15 | |
后橋擺角° | ±8 | |
接近角/去離角° | 20/15 | |
最小轉彎半徑mm | 內≥4800/外≥6450 | |
行走速度km/h | 水平路面<6 | |
最小離地間隙mm | 260 | |
行車制動 | 多片式濕式制動 | |
燃油箱容積L | 150 | |
供氣系統 | 流量L/min | 30 |
工作氣壓Mpa | 0.2-0.8 | |
電機功率KW | 4 | |
供水系統 | 流量L/min | 130 |
工作水壓Mpa | 0.2-1.2 | |
電機功率KW | 1.5 | |
電氣系統 | 電機總功率KW | 80.5 |
供電電壓V | 380/660 | |
電機轉速r/min | / | |
蓄電池V/Ah | 2*12/160 | |
行車照明燈W | 3*24 | |
工作照明燈W | 1*24 | |
電氣系統V | 24 |
注：因產品不斷升級，更多詳情請電話咨詢。
